基本參數
|
品牌 |
帝淮科技 |
型號 |
DH-Z1Y4KLM1M2F1BZ |
|
電壓 |
DC24V DC12VV |
功率 |
0.01KW |
|
加工定制 |
是 |
重量 |
1-2kg |
|
用途 |
割草機、草坪切割機、等設備的無線控制 |
產地 |
江蘇南京 |
詳細說明
帝淮割草機遙控器說明
割草機遙控器，整套包含1臺發射器+1臺接收器，遙控距離按照250米提供（可定制500米1000米等）。

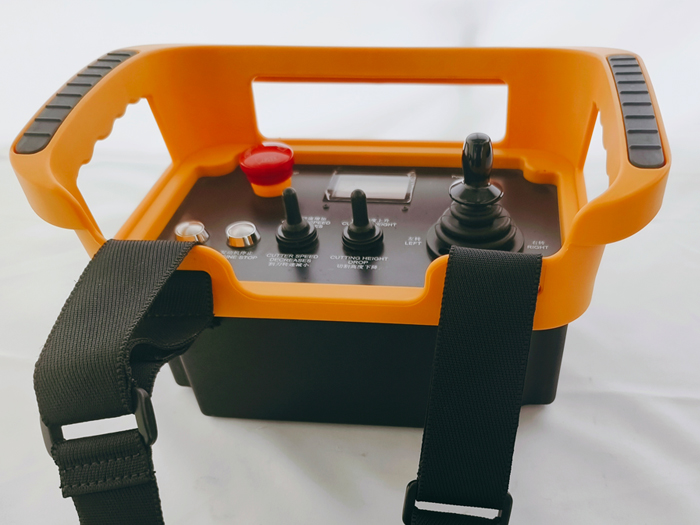

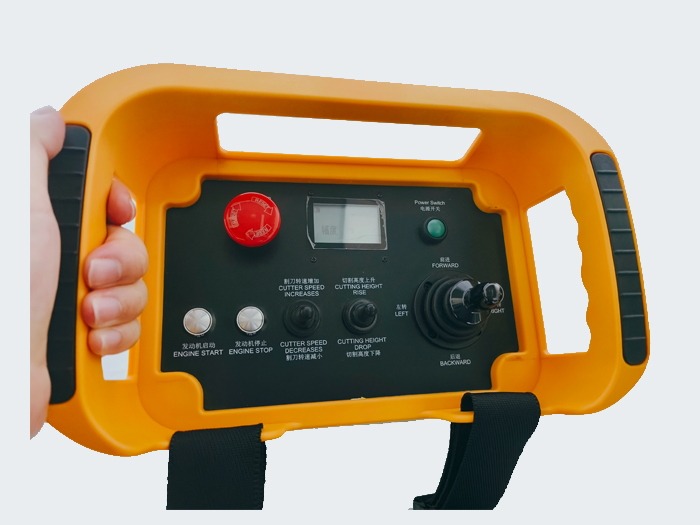

發射器端按鈕布局及功能說明
1）布局1個萬向無極搖桿，自復位模式，前后推動為動力控制，左右推動為轉向控制，前后動力控制可以加減速調節控制，左右轉向?yàn)殚_關量控制，針對一個電機正反轉開關量控制回路輸出控制。本搖桿總計對應前后左右4個方向接收器端的4路繼電器輸出，Y軸方向幅度增大時，則對應的輸出范圍變大，此時小車速度增大。
行走過程中，如果搖桿松開，則自動回復到中間零位，此時小車運行停止。
如果動力電機為無刷電機，則搖桿在Y軸方向的操作對應的是無刷電機控制器0-5V輸出。
2）發動機啟動、停機，對應布局為2個按鍵點動式控制，“啟動”對應接收器端1路常開點繼電器輸出，用于很對發動機的電打火啟動，“停機”對應接收器端1路常閉點繼電器輸出。
或者根據設備實際情況，發動機的啟停按鈕，也可以布局為1個，自鎖保持模式，啟動時，對應接收器端1路常開點繼電器接通，停機時，對應接收器端此路常開點繼電器斷開。
3）針對“割草高度”之底盤升降控制，布局為1個三位自復位扭子開關，對應接收器端2路常開點繼電器輸出，可寸動微調，點擊步進。
4）油門控制：布局為1個電位器控制，對應接收器端1路0-5V或0-10V（據需而定）模擬量范圍輸出。
5）啟動+急停蘑菇頭旋鈕，啟動布局為1個兩位自鎖保持模式扭子開關，上開下關式，急停為歐規急停蘑菇頭式，自鎖保持模式，對應2路繼電器輸出。啟動即為啟動發射器本身電源開關，同時對應接收器端輸出控制回路的接通，此時被控端設備通電，急停拍下，則可瞬間切斷所有輸出。發射器端的啟動按鈕關閉，發射器端電源關掉，且5秒鐘后，接收器端亦可自我急停，保障安全！
本次割草機遙控器非標定制型號DH-Z1Y4KLM1M2F1BZ（DC24V/繼電器+模擬量輸出 /1發1收/250米），其他電壓通過外置變壓器轉壓適配！
